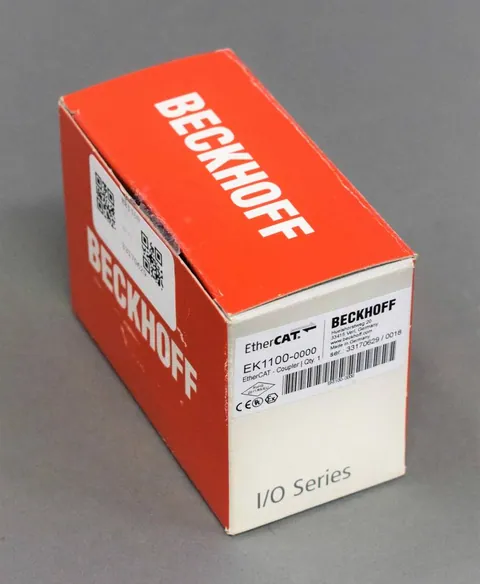

Beckhoff EK1100

L'accoppiatore EtherCAT Beckhoff EK1100 funge da collegamento essenziale tra il bus di campo ad alta velocità EtherCAT e i terminali modulari EtherCAT di Beckhoff. Converte in modo efficiente i telegrammi EtherCAT in entrata dal livello fisico Ethernet 100BASE-TX standard nel formato di segnale E-bus, consentendo una comunicazione senza interruzioni con le morsettiere collegate.

Una stazione EtherCAT completa inizia con l'accoppiatore EK1100, che può quindi interfacciarsi con un massimo di 65.535 terminali EtherCAT individuali. Questi terminali vengono identificati automaticamente e mappati nell'immagine di processo del controllore, semplificando la configurazione e lo scambio di dati.

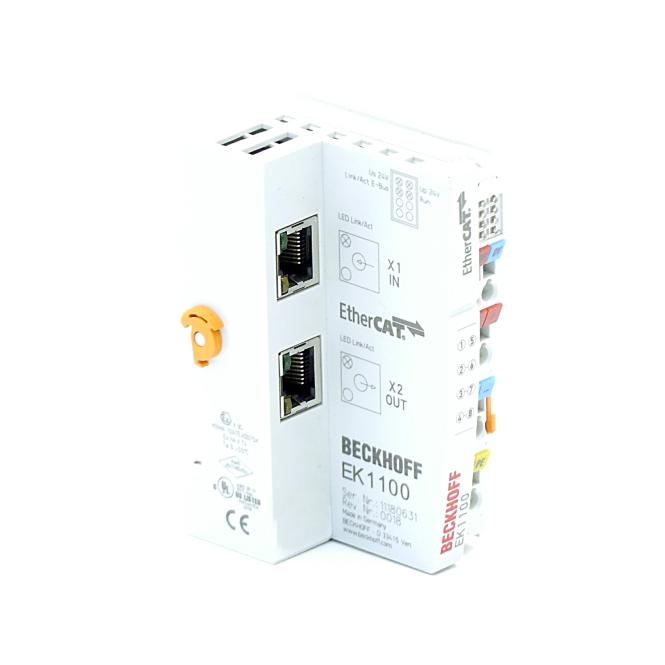

L'EK1100 è dotato di due prese RJ45, che offrono opzioni di rete flessibili. L'interfaccia Ethernet primaria (superiore) collega l'accoppiatore alla rete EtherCAT. Il socket secondario (inferiore) consente il collegamento a margherita di dispositivi EtherCAT aggiuntivi all'interno dello stesso segmento di rete, eliminando la necessità di switch esterni in molte topologie lineari. Per strutture di rete più complesse come topologie a linea o a stella, è possibile integrare facilmente giunzioni EtherCAT (ad esempio, EJxxxx) o estensioni (ad esempio, EK1122). La lunghezza massima del segmento tra i dispositivi EtherCAT è fino a 100 metri.
